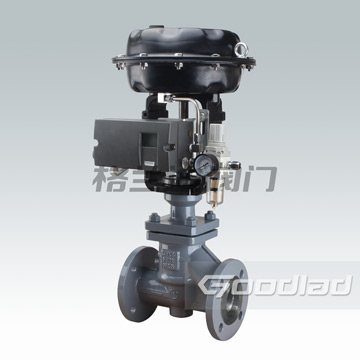

气动衬氟调节阀

气动衬氟调节阀 产品介绍

该类产品由衬氟单座调节阀部件与执行机构组装配套而成。调节阀部件采用顶部导向型结构，单座调节阀适用于低压差、泄漏量要求严格的场合；该类产品广泛应用于冶金、电力、石化等工业部门，作流体腐蚀性流体、压力流量控制用。

主要技术参数

阀体
型 式：直通单座铸造球形阀
公称通径：DN20～300
公称压力：PN1.6、4.0、6.4MPa
连接型式：法兰连接PN16 凸面 PN40、64凸凹面
主体、阀盖材质：WCB（SCPH2）、ZG1Cr18Ni9Ti
CF8（304）、CF8M（316）内衬F46
内件材质：CF8（304）、CF8M（316）外衬F46
适用温度：常温型 -40～230℃
中温型 230～4250℃
低温型 -250～-40℃
压盖型式：螺栓压紧
填 料：V型聚四氟乙烯、含浸聚四氟乙烯石棉
石棉编织填料

阀内组件

阀芯型式：单座柱塞型阀芯（P）
流量特性：等百分比（%）线性（L）
密封型式：软密封
泄 漏 量：
JB/T7387 V级 （软阀座）
可 调 比：50:1

执行机构
型 式：LA(B)多弹簧薄膜执行机构
弹簧范围：20～100KPa、40～200KPa
80～240KPa
供气压力：0.14、0.24MPa、0.28MPa
气源接口：M10×1
环境温度：-40～+70℃
附 件：电气阀门定位器、电气转换器

环境温度：-40～+70℃
附 件：电气阀门定位器、电气转换器

CV值和行程

口 径		20				25	32	40	50	65		80	100	125	150	200		250	300
CV值	线 性	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69		110	176	275	440	690		1000	1600
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63		100	160	250	400	630		980	1550
额定行程(mm)		16						25			40			60			100



允许压差表(MPa)

口 径	20	25	32	40	50	65	80	100	125	150	200	250	300
单座型	1.73	1.5	1.0	0.8	0.6	2.0	1.1	0.7	2.3	1.2	0.6	1.1	0.5
