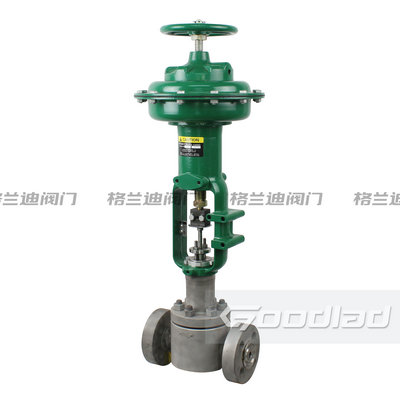

该类产品是一种压力平衡式的高压笼式调节 阀,阀体流道呈S流线,压降损失小、流量大、可 调范围广、调节阀与多弹簧薄膜执行机构配套使 用、结构紧凑、输出力大,该阀动态稳定性好、 噪音低、空化腐蚀小,适用电站行业高压降场合。
专业服务:
服务热线: 086-0577-67353999
图文传真: 086-0577-67369596
电子邮件: 2850665190@qq.com
该类产品是一种压力平衡式的高压笼式调节 阀,阀体流道呈S流线,压降损失小、流量大、可 调范围广、调节阀与多弹簧薄膜执行机构配套使 用、结构紧凑、输出力大,该阀动态稳定性好、 噪音低、空化腐蚀小,适用电站行业高压降场合。
主要技术参数
阀体
型 式:直通笼式铸造球型阀
公称通径:DN40~200
公称压力:PN1.6、4.0、6.4MPa
ANSI CL150、300、600
连接型式:法兰式 PN150、260、420凸凹面
ANSI 16.5 RF、RJ 对焊式
主体、阀盖材质:WCB(SCPH2) CF8(304)
CF8M(316)
内件材质:CF8(304)、CF8M(316)、17-4PH
Stellife 6#
适用温度:常温型 -40~230℃
中温型 -40~450℃
压盖型式:螺栓压紧式
填 料:石棉编织填料
阀内组件
阀芯型式:金属阀座压力平衡阀芯
流量特性:等百分比(%)、线性(L)
泄 漏 量: GB/T4213 Ⅲ级
密封型式:金属密封、堆焊司太莱合
执行机构
型 式:LA(B)多弹簧薄膜执行机构
弹簧范围: 80~240KPa
供气压力: 0.28MPa
气源接口:M14×1.5
环境温度:-40~+70℃
附 件:电气阀门定位器、
减压阀、手轮机构等
CV值和行程
公称通径 (mm) | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | |
CV值 | 等百分比 | 12 | 17 | 25 | 17 | 25 | 52 | 25 | 52 | 78 | 52 | 78 | 110 | 78 | 110 | 180 | 180 | 270 | 375 | 270 | 375 | 650 |
线 性 | 12 | 20 | 30 | 20 | 40 | 62 | 30 | 62 | 90 | 62 | 90 | 135 | 90 | 135 | 210 | 210 | 330 | 485 | 330 | 485 | 700 | |
额定行程(mm) | 25 | 40 | 60 |
执行机构标准配置及手轮机构
口 径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
---|---|---|---|---|---|---|---|
执行机构 | LA(B)-23 | LA(B)-34 | LA(B)-45 | ||||
手轮机构 | TH-23 | TH-34 | TH-45 |
